EFFET PELTIER

Lorsqu’un courant continu traverse la surface de contact entre deux conducteurs différents, l’un absorbe de la chaleur (côté froid) et l’autre génère de la chaleur.

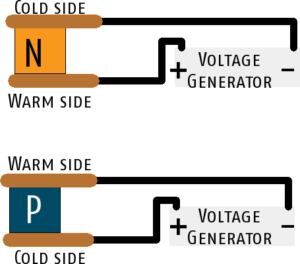

Coefficient Peltier positif ou négatif
Pour un matériau donné, le sens du courant définit le côté froid et le côté chaud.
Différents matériaux ont différents coefficients Peltier (pour calculer la chaleur transférée par un joint).
Certains ont un coefficient positif et d’autres un coefficient négatif (c’est-à-dire qu’ils inversent le côté froid par rapport au côté chaud).
L’effet Peltier est plus évident dans les semi-conducteurs, ceux dopés au P ont un coefficient positif, ceux dopés au N ont un coefficient négatif.

Structure d’une cellule Peltier
Pour effectuer le transfert de chaleur, chaque jonction consomme quelques mV mais aussi plusieurs ampères de courant.
La solution retenue est de connecter en série des semi-conducteurs de type N et de type P à travers une plaque de cuivre.
En appliquant une tension positive à la cellule N et négative à la cellule P, le côté supérieur se refroidit et le côté inférieur se réchauffe, inversant ainsi la tension inverse également la direction du transfert de chaleur.
Une cellule Peltier normale contient plusieurs centaines de jonctions connectées en série.

Les usages
Les domaines d’application typiques sont : la conservation d’échantillons biologiques, le refroidissement de capteurs optiques, lasers, l’électronique, mais aussi les petits réfrigérateurs de voiture portables, les mini-distributeurs d’eau froide, le contrôle de la température des tableaux électriques.

Contrôleur de cellule Peltier
Ascon Tecnologic a développé un contrôleur PID spécial (TLK33) pour le contrôle des cellules Peltier qui est capable de moduler et d’inverser la tension de sortie permettant de contrôler à la fois la puissance et le sens de fonctionnement d’une cellule Peltier.
